Из чего состоит качественный уличный тренажёр: инженерный разбор

Введение: Ожидание и реальность

При благоустройстве парка или двора мы всегда хотим, чтобы результат радовал жителей долгие годы. Но когда дело доходит до уличных тренажёров, ожидания часто разбиваются о реальность. Дешёвые конструкции ржавеют уже через год, пластик выцветает и трескается, а тренажёры начинают скрипеть и люфтить.

Почему так происходит? Ведь в зале оборудование служит десятилетиями. Ответ прост: уличный тренажёр — это совершенно другой продукт. Он работает в агрессивной среде 24/7. В этой статье мы, инженеры и технологи компании Dynamic-Sport, подробно расскажем, из чего на самом деле должен состоять качественный уличный тренажёр, чтобы вы, как заказчик, могли отличить надёжное оборудование от одноразового.

Глава 1. Внешняя среда: Четыре стихии против железа

Представьте, что вы оставили свой велосипед под открытым небом на несколько лет. Примерно то же самое происходит с тренажёром.

Глава 2. Человеческий фактор: Не только вандалы

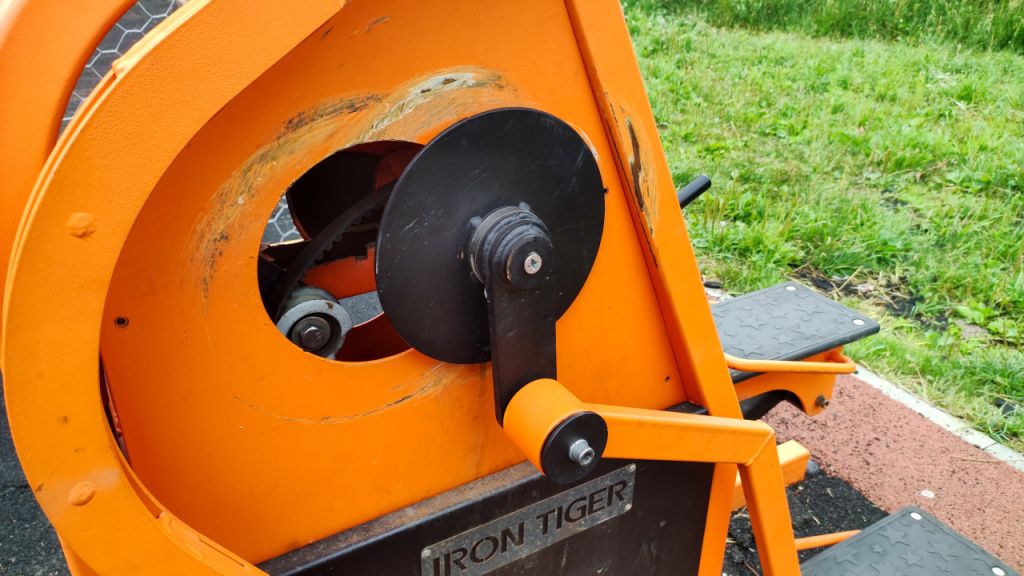

При проектировании мы закладываем запас прочности, но реальность часто превосходит расчёты.

• Эксплуатационные перегрузки. На турнике не просто подтягиваются — на нём прыгают дети, раскачиваются компания молодых людей. Нагрузка на раму в этот момент может превышать расчётную в 5 раз.
• Механические повреждения. Удары, попытки согнуть или оторвать элементы — это происходит постоянно, даже без злого умысла.
• Вандализм. К сожалению, это часть реальности. Поджоги, попытки распила болгаркой, нанесение граффити.

Глава 3. Анатомия качественного уличного тренажёра: Инженерный разбор

Как отличить хороший тренажёр от плохого? Нужно знать, куда смотреть. Мы раскладываем его на составляющие.

3.1. Металл и его броня

• Марка и толщина стали. Мы используем конструкционную сталь (Ст3) с толщиной стенки профиля от 2 до 4 мм в зависимости от нагрузки. Для критически важных узлов — усиленный профиль 80х80х3 мм.

Антикоррозийная защита: Многоступенчатая система.

1. Подготовка (Пескоструй): Все детали проходят пескоструйную обработку. Металл очищается до белого цвета, удаляется окалина и старые загрязнения.
2. Грунтовка: Наносится слой грунт-эмали по цинку (холодный цинк). Толщина слоя — 20-30 мкм.
3. Финишное покрытие: Порошково-полимерная краска. Наносится электростатическим способом и «спекается» в печи при температуре 180–200°C. Толщина покрытия — 80–120 мкм.

• Альтернатива (для особых условий): Горячее цинкование. Деталь окунается в расплавленный цинк. Это даёт защиту на 50+ лет.

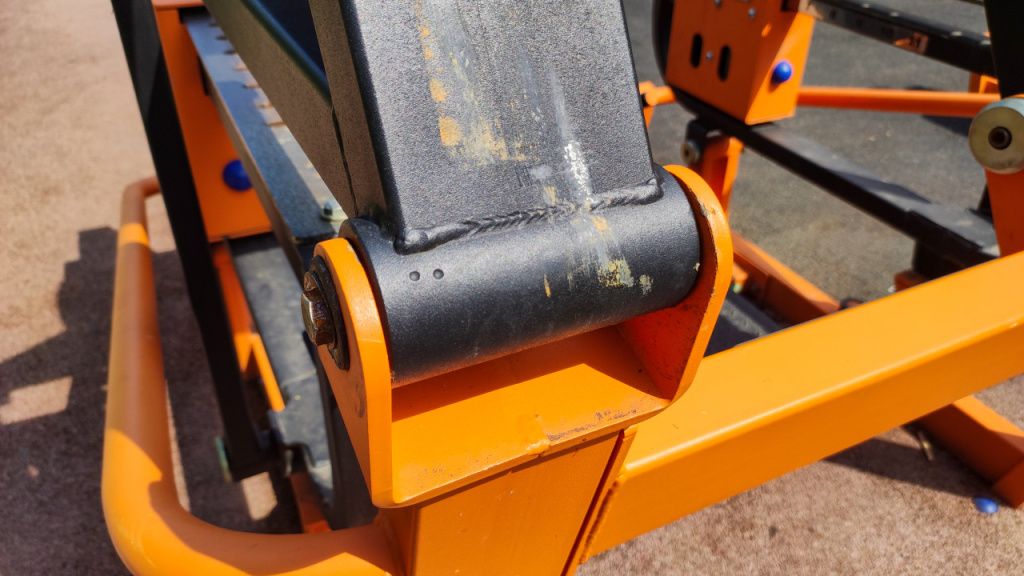

• Сварные швы. Все швы провариваются сплошным швом и зачищаются. Внутренние полости профилей герметизируют, чтобы туда не попадала влага.

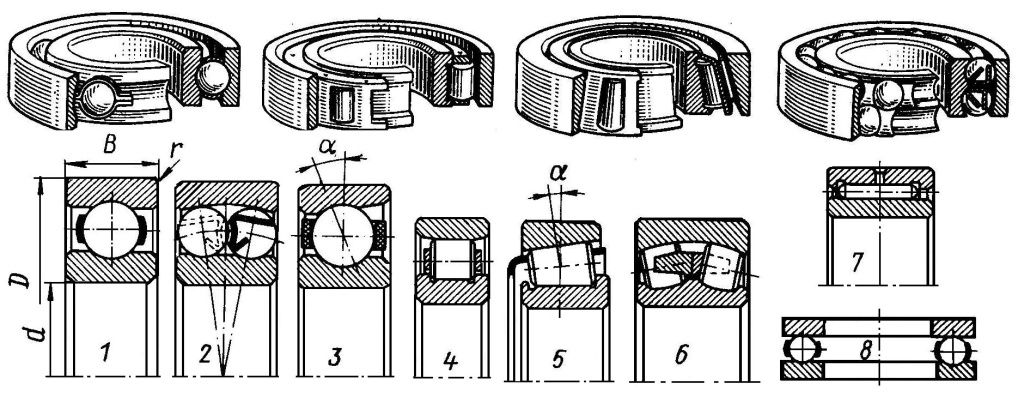

3.2. Подшипниковые узлы: Сердце тренажёра

• Тип подшипника. Мы используем только закрытые подшипники качения класса защиты IP66 (2RS). У них есть две защитные шайбы из маслостойкой резины. Пыль, песок и вода туда не попадают. Смазка заложена на весь срок службы.
• Чем плохи открытые подшипники? Они дешевле, но за месяц забиваются песком и начинают скрежетать, а через полгода заклинивают.

3.3. Сиденья, спинки и ручки: Эргономика и погода

• Пластик. Мы используем ударопрочный, морозостойкий полиэтилен (ПНД) или полипропилен.
• Морозостойкость до -50°C. Пластик не становится хрупким на морозе.
• УФ-стабилизация. В материал добавляются присадки, не дающие ему разрушаться на солнце. Окрашивание «в массе» — царапины незаметны.
• Фанера. Для скамей используем ламинированную фанеру ФСФ (влагостойкую), толщиной от 18 мм.
• Ручки. Резиновые или пластиковые с рифлением. Не скользят в мокрой руке и не нагреваются на солнце.

3.4. Крепёж: Мелочей не бывает

• Болты и гайки — только оцинкованные или нержавеющие, класс прочности 8.8 или 10.9.
• Используются самоконтрящиеся гайки (с нейлоновой вставкой), чтобы соединение не раскручивалось от вибрации.
• Головки болтов закрываются пластиковыми заглушками для защиты от травм и влаги.

Глава 4. Нормативная база: ГОСТы для «чайников»

Всё это не просто «мы так хотим». Это требования безопасности.

• ГОСТ Р 56446-2015 — главный документ. Регламентирует ударные нагрузки, защитные зоны и радиусы, зазоры между элементами.
• Покрытие площадок. Должно обеспечивать ударопоглощение и не быть скользким.

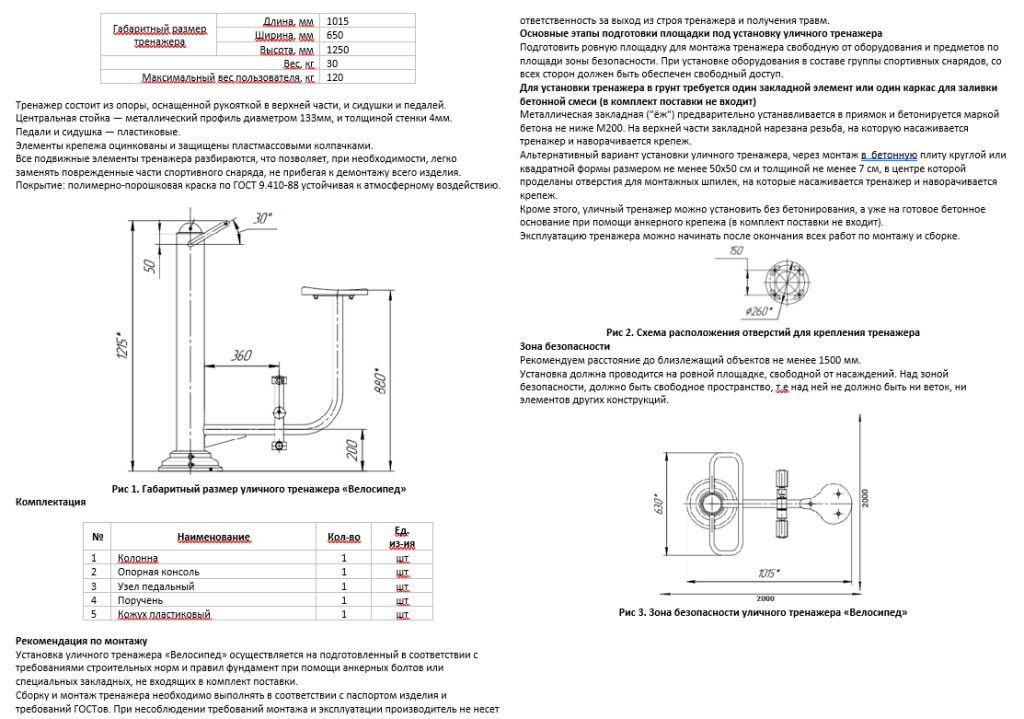

• Документация. У любого легального тренажёра должны быть: паспорт изделия, сертификат соответствия, декларация Таможенного союза (ЕАЭС).

Глава 5. Реальный опыт: Испытания и «слабые места»

Мы не просто проектируем на компьютере. Мы проводим реальные испытания.

• Тест-драйв в разных регионах. Отправляем образцы в разные климатические зоны и смотрим, как ведут себя материалы через год, два, три.
• Разрушающий контроль. Периодически доводим образцы до разрушения, чтобы понять реальный запас прочности.

Что ломается чаще всего у других:

1. Подшипники — из-за экономии на открытых типах.
2. Крепления сидений — из-за тонкого металла или плохой сварки.
3. Покрытие — отслаивается краска, ржавеют швы.

Глава 6. Заключение: Чек-лист для заказчика

Итак, вы собираетесь купить уличные тренажёры. Задайте поставщику эти вопросы, прежде чем подписывать договор:

• Какая толщина металла? (Должна быть от 2 до 4 мм)
• Какая антикоррозийная защита? (Порошковая краска по цинку или горячее цинкование)
• Какие подшипники? (Только закрытые, класс защиты IP66+)
• Какой пластик? (Ударопрочный, морозостойкий, с УФ-стабилизацией)
• Покажите паспорт и сертификаты
• Есть ли реальные объекты, которые стоят больше 3-5 лет?
• Какая гарантия? (На металл и покрытие — от 3 до 5 лет)

Экономика: почему дёшево = дорого

5 ошибок монтажа, которые убивают тренажёр

• Неправильное бетонирование. Мелкозаглублённый фундамент приводит к расшатыванию стоек.
• Отсутствие дренажа. Вода скапливается у основания, вызывая коррозию.
• Экономия на покрытии площадки. Твёрдое покрытие без амортизации — риск травм.
• Установка вплотную. Нарушение защитных зон, риск столкновений.
• Игнорирование розы ветров. Тренажёры, поставленные поперёк господствующего ветра, быстрее изнашиваются.
